JS500混凝土搅拌机 / 简介



JS500强制式混凝土搅拌机，每次出料0.5方，也叫做0.5方混凝土搅拌机，每小时生产率为25m3/h，多作为HZS25搅拌站主机使用，还可具备单机独立作业与PLD系列混凝土配料机（也称混凝土配料站、混凝土配料仓）组成简易式混凝土搅拌站的双重优越性。

JS500是一种被广泛使用的型混凝土搅拌机，采用机动出料，能与翻斗车配套使用，主要有搅拌筒、料斗上料架、卷扬机构、搅拌筒、搅拌叶片、搅拌轴、搅拌臂、机架、卸料机构、供油、供水系统及电气系统等组成。 适用于搅拌塑性、干硬性、轻骨料混凝土及各种灰浆、砂浆的搅拌，是各种建筑工地的理想机具。







JS500混凝土搅拌机 / 图片实拍



搅拌系统    Mixing system

●JS500混凝土搅拌机搅拌系统由电动机、皮带轮、减速器、开式齿轮、搅筒搅拌装置、供油装置等部件组成。

●工作时，电动机带动二级齿轮减速器，减速器两轴经两对开式齿轮分别带动两根水平的搅拌轴反向等速回转。



供料系统    Feeding system

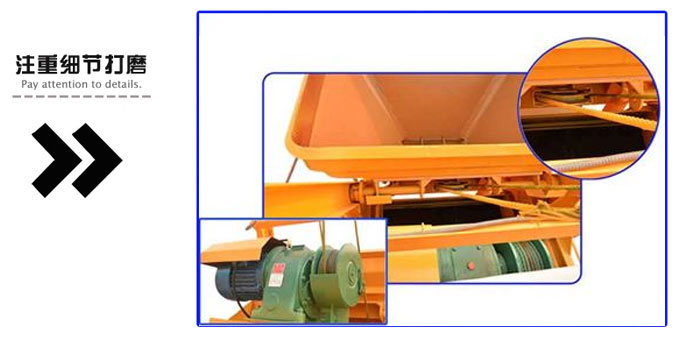

●JS500混凝土搅拌机上料系统由卷扬机构、上料架、料斗、进料嘴等部件组成。

●制动电机保证料斗在满负荷运行时可靠地停在任意位置，制动力矩的大小由电机后座的大螺母调整。



供水系统    Water supply system

●JS500混凝土搅拌机供水系统由水泵、节流阀、清洗、喷淋装置组成。

●节流阀可调节水的流量，供水总量由时间继电器调节。



卸料系统    Unloading system

●JS500混凝土搅拌机卸料系统由卸料门、气缸、或者是液压缸等机构组成。

●有三种结构：液压控制、气动控制、手动控制。

●卸料门安装在搅拌机底部，通过气缸或者液压缸，实现机动卸料。



电气系统    electrical system

●JS500混凝土搅拌机电气控制线路设有空气开关、熔断器、热继电器，具有短路保护、过载保护的功能。

●所有控制按钮及空气开关手柄和指示灯均布置在配电箱门上，并设有门锁。

●配电箱内的电器元件装在一块缘板上，安全可靠，操作维修方便。







JS500混凝土搅拌机 / 现场







JS500混凝土搅拌机 / 技术参数



型号		JS500
出料容量		500L
进料容量		800L
理论生产量（m3/h）（以搅拌站为基础）		≈25
大骨料粒径（卵石/碎石）		≤40/50
工作循环时间（S）		72
整机质量		4000
外形尺寸（长X宽X高）（mm）	运输状态	3050X2530X2680
搅拌叶片	转速	35r/min
	数量	2X7
搅拌电机	型号	Y180M-4
	功率	18.5
卷扬电机	型号	YEZ132S-4
	功率	5.5
水泵电机	型号	BL12-12-1.1
	功率	1.1
